Tenso estructuras

TENSO ESTRUCTURAS..

Historia:

•  El surgimiento de estas membranas es  relativamente reciente , el principio de utilizar telas y redes como estructuras se conoce desde hace miles de años (toldos, redes de pesca, velas de barco, paraguas, tiendas y cometas)
•  en la antigüedad estas tenso estructuras se accionaban con poleas y se apoyaban en un entramado de cuerdas.
•   la aplicación de las tenso estructuras a la arquitectura se produjo en 1960

Estadio Olímpico de Munich

 Materiales

Se da a utilización de fibras sintéticas de alta resistencia con revestimiento para aumentar la duración  estos tejidos son capaces también de resistir climas extremados.

Los materiales más utilizados son:

•  Lonas naturales o sintéticas pintadas o revestidas: (algodón, tejidos sintéticos, plástico) para refugios de pequeña escala. al revestir el algodón con vinilo se logra la impermeabilidad de este.

•   Nylon reforzado con vinilo o poliéster reforzado con PVC: utilizado para estructuras comerciales tiendas temporales y estructuras neumáticas. no se estira tanto como el Nylon, pero la reconvierta en PVC es más fuerte y duradera ( resistencia de 10 a 15 años).

·                     Fibra de vidrio revestida con teflón: utilizada para estructuras textiles permanentes de escala grande, como estadios.es más fuerte, rígida e incombustible y su vida mínima es de 20 años. es menos susceptible a las elongaciones permanentes y es autolimpiable. el teflón refleja el 75% del calor del sol y, al ser translucido, disminuye la necesidad de luz artificial.



Cables o tensores: ·                     Refuerzan la membrana textil y mantienen el mástil en su posición. al colocarse varios cables, en direcciones diferentes, se conforma un sistema de red. ·                     La ubicación de los cables en la parte superior o cresta , se soportan las cargas producidas por la gravedad; el peso de la estructura  o el peso de la nieve. ·                     La ubicación de los cables en la parte inferior o valle de la estructura, soporta las cargas generadas por la succión de aire. ·                     Estos tensores están elaborados en acero resistentes y sus presentaciones varían según las tensiones y cargas que deben soportar.     Membrana Textil ·                      Es el elemento que genera el espacio cubierto. ·                     Es ligero y define la forma de la tenso estructura, cubriendo grandes superficies. ·                     Este material debe ser resistente a las condiciones climáticas extremas, garantizando la durabilidad del elemento. ·                     La gran mayoría de las membranas están hechas de fibra de vidrio o textil de poliéster, reforzadas con sustancias de recubrimiento (PVC, teflón, silicona) ·                     Las juntas son requeridas para la unión de los segmentos de tela. Las juntas más utilizadas son aquellas cocidas, pegadas y soldadas. ·                     La membrana igualmente se debe unir a los elementos de anclaje (Fijador  a piso) y a los bordes rígidos (tensor), los que mantendrán la tensión que es responsable por la forma de la tenso estructura.  Relingas ( tornillo tensor o tensores) ·                     Estos refuerzos se encuentran en los bordes de la membrana, pues es allí  donde todas las tensiones de la estructura se acumulan. ·                     Las relingas absorben las tensiones de tensión longitudinales que se concentran en los bordes y entre los puntos de fijadores a piso o fijadores verticales (a pared) ·                     Dos tipos de Relingas:   1.             La flexible : se ancla en dos puntos y entre ellos de deforma según las tensiones de la tela hasta equilibrarlas 2.             La Rígida:  se fija por puntos y esta sometida principalmente a flexión, absorbiendo los esfuerzos de la tela que las une. ·                     Ambas relingas pueden ser utilizadas en exteriores e interiores, y pueden ser de fibra o cable metálico. Fijador a Piso o Anclajes a Pared ·                     Estos elementos brindan estabilidad y mantienen las tensiones necesarias para fijar la membrana. ·                     Se usan 4 anclajes, donde uno de ellos debe esta en un plano diferente a los otros para generar la curvatura de la tenso estructura. ·                     Dos Tipos de Anclaje: 1.             Interiores:  ·                     Tienen forma de casquetes esféricos  son de tamaño considerable y se introducen en la tela sin introducirles cambios bruscos de curvatura. ·                     Se pueden enganchar en la parte convexa como en la parte cóncava, lo que los hace muy versátiles.       2. Exteriores: ·                     Concentran tensiones mayores, debido a que la superficie textil queda reducida. ·                     Se puede también dar la fijación de la lona, fijándola a las barras rígidas, teniendo en cuenta que los cables distribuyen las fuerzas de tracción en un solo eje y se extienden hasta los mástiles rígidos o fijadores a piso. ·                     Se pueden también distinguir estos anclajes por el tipo de restricción a los esfuerzos. ·                     Se presentan anclajes : Rígidos o  los que permiten rotación, giro o ambas. ·                     La selección del tipo de anclaje se determina según los requerimientos estructurales y vínculos del sistema deseado a desarrollar.

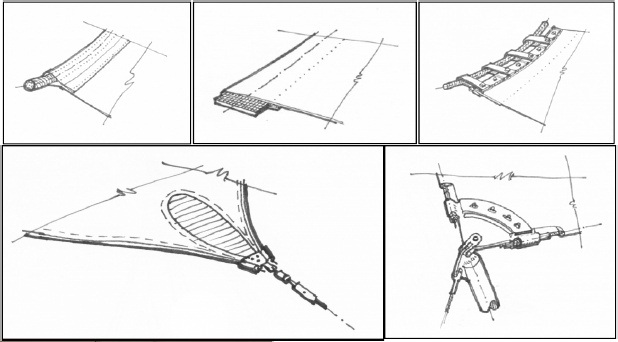

Realizar una maqueta de una tenso estructura, aplicando los conceptos de Fijador a piso (elaboración de este), Tornillo tensor (relingas), Tensor (cables o guayas) y ensamble a superficie.
